一、露天采石场扬尘在线监测系统背景

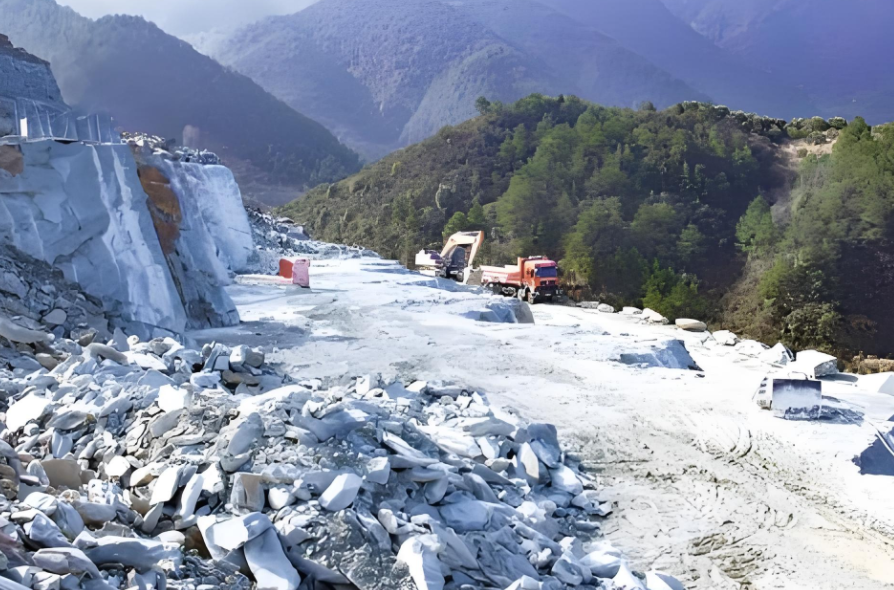

露天采石场的爆破作业以及大型采掘设备的采装作业都会产生大量的粉尘,从而带来粉尘污染。粉尘污染一直是露天矿山环保中一个棘手的问题,它不但降低了作业区及其周边环境的空气质量,危害工作人员和周边人员的身体健康和生命安全,而且还会损坏机器设备,引发多种事故,从而影响生产和企业的经济效益。因此,治理采石场粉尘污染刻不容缓。建设扬尘污染防治监管信息系统,对扬尘污染源基本信息和扬尘在线监测数据实现统一管理,结合GIS地图进行实时监测数据的综合展现,监测指标包括PM2.5、PM10、TSP等,同时提供监测点视频监控情况对环境质量的实时变化、污染物的超标情况进行实时报警,并实现现场喷淋降尘设备的联动开启。在工地施工现场主要进出口设置扬尘监测设备,点位数量根据工地施工面积而定(面积按照施工许可的占地面积为准),24小时监测施工现场的颗粒物排放浓度,并将数据上传至监管平台,加强管控力度。
二、露天采石场扬尘在线监测系统介绍
奥斯恩扬尘在线监测系统OSEN-6C通过了北京计量院的检测认证,获得了国家环境保护产品认证(CCEP认证)证书、计量器具型式批准证书(CPA认证),该系统符合GB3095-2012《环境空气质量标准》中规定,是一款可连续自动监测不同环境功能区、扬尘重点监控区监测点的,且具有完善功能的扬尘监测设备;
![](http://www.aosienhuanbao.com/uploadfile/2024/0612/20240612040342957.png)
该系统由颗粒物在线监测仪、数据采集和传输系统、后台数据处理系统及信息监控管理平台共四部分组成。系统集成了物联网、大数据和云计算技术,通过光散射在线监测仪、扬尘参数和采集传输等设备,实现了实时、远程、自动监控颗粒物浓度;数据通过采用3G/4G或有线网络传输,可以在智能移动平台、桌面PC机等多终端访问;监控平台还具有多种统计和高浓度报警功能。
![](http://www.aosienhuanbao.com/uploadfile/2024/0612/20240612040447339.png)
系统整体结构采用3m高的立杆架起,颗粒物采样口高度设在距地面2.0m~4.0m 之间,采样管垂直设置,采样口到在线监测仪管道长度不大于 2.5m。除颗粒物监测以外,可根据用户需求增配气象五参、噪声的参数,模块化安装组合。
![](http://www.aosienhuanbao.com/uploadfile/2024/0612/20240612040506136.png)
产品特点
1.集成度高,方案灵活:系统可集成扬尘(PM2.5/PM10、TSP),温湿度,噪声,气象等要素。数据集采集、传输、发布显示于一体。通过集成高,灵活的方案,模块化部署,可以全方位满足不同场合使用需求;无工具拆卸,方便点位迁移与设备维护。
2.多媒体显示:可配单色,双色,三色,全彩,可对显示界面进行定制,附加显示时间日期等信息。LED 无线信息发布平台:操作专业简捷、管理方便,传输稳定,可靠性高;可以传输文字等节目信息,不受距离限制,应用广泛;终端掉线上线后可以实现续传,节省流量。
3.百叶箱设计:适用于各种气象条件,保证空气流通无死角,内外无温差。可扩展的功能:提供其它气体传感器选择,提供不同规格的显示屏接口,预留了可扩展气体监测显示的接口。可根据需求内置GPS定位模块,采用全球定位系统,实时跟踪设备,内置实时时钟,具有北斗自动校时功能。
2.多媒体显示:可配单色,双色,三色,全彩,可对显示界面进行定制,附加显示时间日期等信息。LED 无线信息发布平台:操作专业简捷、管理方便,传输稳定,可靠性高;可以传输文字等节目信息,不受距离限制,应用广泛;终端掉线上线后可以实现续传,节省流量。
3.百叶箱设计:适用于各种气象条件,保证空气流通无死角,内外无温差。可扩展的功能:提供其它气体传感器选择,提供不同规格的显示屏接口,预留了可扩展气体监测显示的接口。可根据需求内置GPS定位模块,采用全球定位系统,实时跟踪设备,内置实时时钟,具有北斗自动校时功能。
特色功能
1.智能感知层实现多维一体化,可集成颗粒物原位测量装置、有害气体实时监测装置等。
2.为避免检测结果受环境湿度的影响,设备配备了加热除湿装置,采样的气体经设备内部温湿度传感器监测后,如超过预设阈值,自动对采样气体进行加热除湿、干燥,消除了被检测气体湿度对检测结果的影响。
3.本设备主要实现对扬尘PM2.5、PM10、TSP三通道同时实时监测。本设备采用光散射原理测量颗粒浓度,较之传统的β射线,微量震荡天平法法测量粉尘浓度,具有适用性广、测量速度快、运维方便、可在线实时测量等优点。
系统功能
1.系统软件通过同时支持多种通讯方式(如有线、无线、串口),多种通讯模式(如定时发送模式、实时发送模式、召唤发送模式等)和多种通讯协议进行数据采集。
2.为了能保证系统的实时性,系统设有一个紧凑的、功能强大的实时内存库,用来实时、高效地处理海量实时数据、实时状态、实时报警、遥调指令、计算量数据等,对内部数据对象进行查找、定位、过滤等,并且实时刷新。实时内存库提供数据访问接口,以便于第三方或软件开发人员访问其中的数据(如WEB开发人员通过该接口在网页上显示相关数据)。
3.系统软件可采集海量数据,这些海量数据需要快速、有效地处理,而系统软件具有很强的数据处理能力,能根据客户提供的计算公式、工程转换方法、项目系数、审核规则、国家或行业相关规定等对采集的原始数据进行运算,算完后将原始数据和运算后数据在数据库不同表中同时分别存储。且出现越限数据、质量码异常数据系统产生相关报警。
4.系统软件具有多种数据库的写入功能,如ORACLE等。管理员通过相关配置界面选择其中一种数据库。系统具备数据缓存技术,将来不及写入数据库的数据及时存储到实时文件里,在系统空闲时或故障恢复后及时将数据补回到数据库内,确保数据不丢失。
